三星推新的ISOCELL图像传感器 索尼笑而不语!

今天,三星电子推出了ISOCELL图像传感器系列的最新产品 – 三层ISOCELL Fast 2L3。集成DRAM的全新3层ISOCELL Fast 2L3支持超慢动作,弱光拍摄,实时HDR成像,同时最大限度地减少图像失真。而这也是索尼最不舍得给别人用的那款!

图像传感器市场谁是老大?

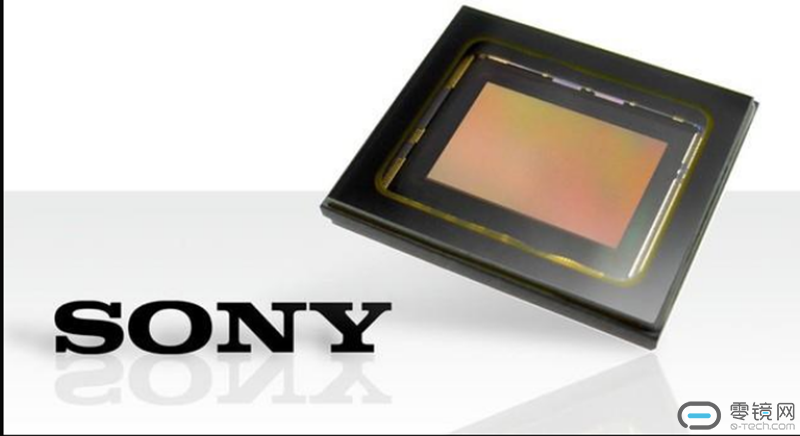

据外媒报道,未来5年内,CMOS感光元件产值将达到190亿美元,而索尼依然是CMOS感光元件市场的绝对领导者,坐稳了全球第一大CIS供应商的位置,其销售额达到了35%、出货量更是高达50%,超过第二名三星、第三名Omnivision之和。

手机的增长是过去5年来CIS(CMOS Image Sensor,CMOS图像传感器)单位出货量增长的主要动力,索尼的半导体部门正是借此崛起,索尼CIS一靠iPhone、二靠DXOMark实现了名利双收。随着CIS市场收入的增长,研发支出和专利申请也在增加。

索尼在2012年推出了全球首款用于消费电子产品的堆叠芯片CIS相机系统,2013年初,平板电脑中使用了8 MP ISX014堆叠芯片。第一代芯片采用了上一代TSV,将索尼制造的90nm CIS裸片的pad与65nm ISP的pad连接起来。

索尼的13 MP IMX214第二代堆叠CIS芯片的制造类似于其90/65 nm(CIS / ISP)技术,并于2014年用于iPhone6 / 6s中。

17年,索尼公布了3层CIS器件,包括顶层BSI传感器或CIS光电二极管,中层DRAM单元阵列和底层逻辑作为ISP。具有1um x 1um像素尺寸的23MP图像传感器,使用新的混合键合结构(常规结构类似于TSV)。

3D堆叠图像传感器由在逻辑裸片上面对面堆叠的BSI图像传感器裸片组成。其中有用于快速自动对焦(AF)的相位检测像素阵列(PDPA)、具有优越的低光灵敏度先进的芯片堆叠,具有与图像信号处理器(ISP)晶圆连接的BSI CIS晶圆、视频录制高达4K等新技术的应用。内置ADC、BSI、stacked structure都是CIS常规套路,索尼能做到的三星也能做到!

三星ISOCELL图像传感器

传统的图像传感器由两个硅层构成;?将光信息转换为电信号的像素阵列层以及将电信号处理为数字代码的模拟逻辑层。数字代码然后通过MIPI接口发送到设备的移动处理器,以便在保存到设备的DRAM之前进行进一步的图像调整。虽然所有这些步骤都是即时完成的,以实现零快门滞后等功能,但捕捉流畅的超慢动作视频需要更高的图像读数。

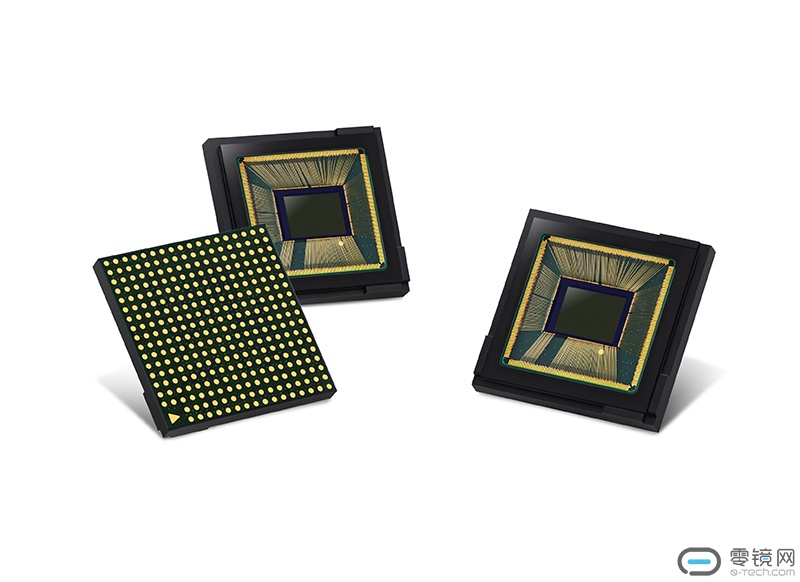

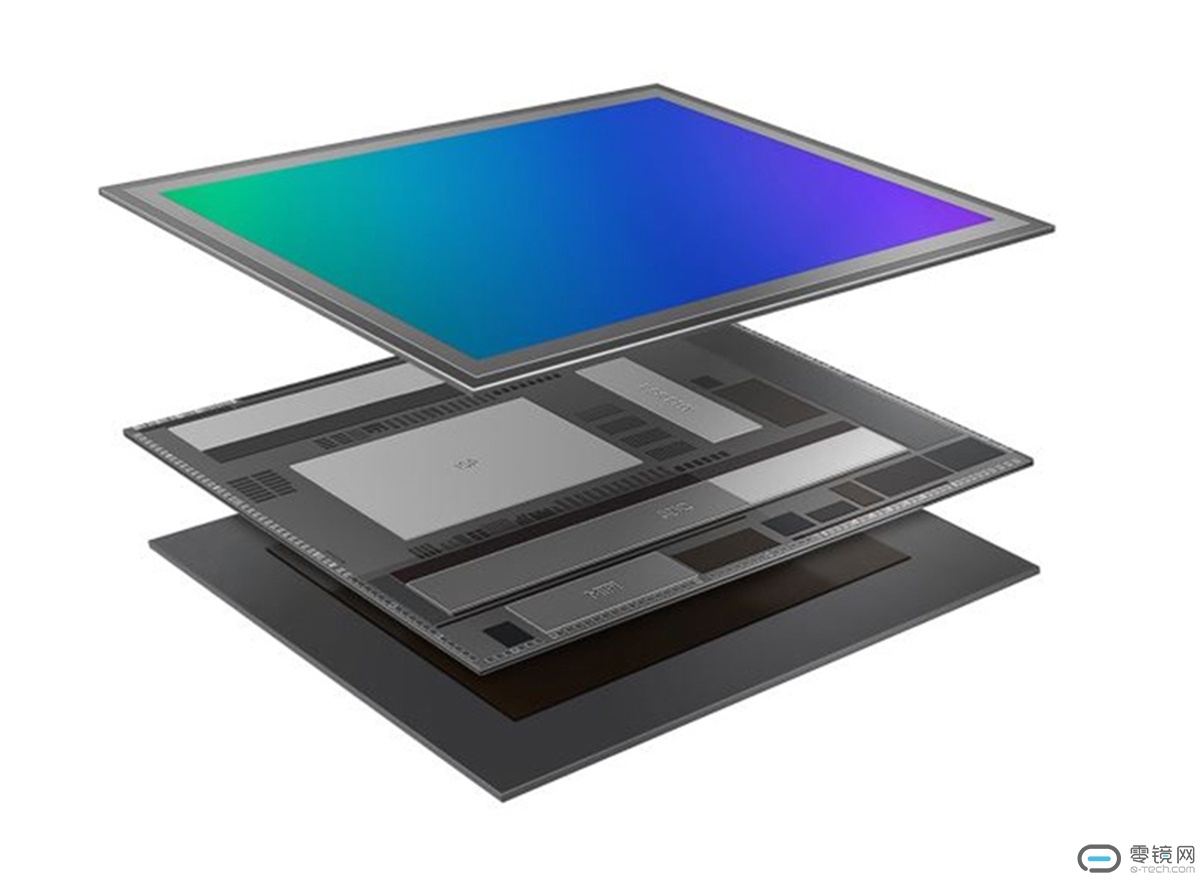

三星ISOCELL Fast 2L3是一款高速三层CMOS图像传感器,采用该公司的2千兆位(Gb)LPDDR4 DRAM,并在模拟逻辑层下面进行设计。集成动态随机存取存储器(DRAM)的1.4微米(μm)12万像素(Mp)图像传感器可提供快速的数据读取速度,以捕捉超慢动作中的快速移动以及噪声和失真更少的更清晰的静态照片。

通过集成,图像传感器可以在将帧发送到移动处理器然后发送到设备的DRAM之前,将高速采集的大量帧快速存储到传感器的DRAM层。这不仅可以让传感器以1/120秒的速度拍摄全帧快照,还可以以每秒960帧(fps)的速度录制超慢动作视频。960fps的录制速度是典型的拍摄速度(30fps)的32倍。

除了超级慢动作视频,快速读取可以极大地提升摄影体验。由于传感器以非常高的速度捕捉图像,因此当拍摄快速移动的物体(例如直升机旋翼叶片)时,它显着降低了“冻结效应”或图像失真。通过在一秒钟内存储多个帧,传感器可以支持三维降噪(3DNR),以在低光照条件下拍摄更清晰的照片,以及实时高动态范围(HDR)成像,并检测即使是轻微的自动即时慢动作录制的动作。

三星的图像传感器还配备了双像素技术,该技术允许图像传感器的每一个1200万像素采用两个光电二极管,分别用作相位检测自动对焦(PDAF)代理。凭借在任何照明条件下的超快速自动对焦,在错过重要时刻之前将很难错过。

三星电子系统LSI营销副总裁。“通过增加DRAM层,三星新推出的三层ISOCELL Fast 2L3将使用户能够创造出更多独特和迷人的内容。”据悉,三星ISOCELL Fast 2L3目前正在量产。

写在最后:

图像传感器相关技术除了能给智能手机提供了自动对焦能力,图像质量的提升和光学防抖功能,还不仅仅限于智能手机。随着智能汽车的兴起,汽车市场对摄像头的需求在不断增加。此外,无人机市场的发展也在推动对图像传感器的需求,而虚拟现实更是一个图像传感器的高需求领域,这也是三星不遗余力发展图像传感器的原因。值得一提的是,不管这个原件算不算关键器件,未来起决定性的还会是软件,至于硬件大家都会在一个起跑线上。对此,你怎么看?
