【零镜评测室】头显大小的PC也能玩转VR!索泰Zbox EN1070上手体验

    索泰的Zbox一直是mini PC领域的标杆,早在NUC之前就在耕耘这个细分市场。和NUC只强调小不同,Zbox追求的是mini和性能兼得。尤其是Zbox E系列,以搭配强大的独立显卡著称。

    1

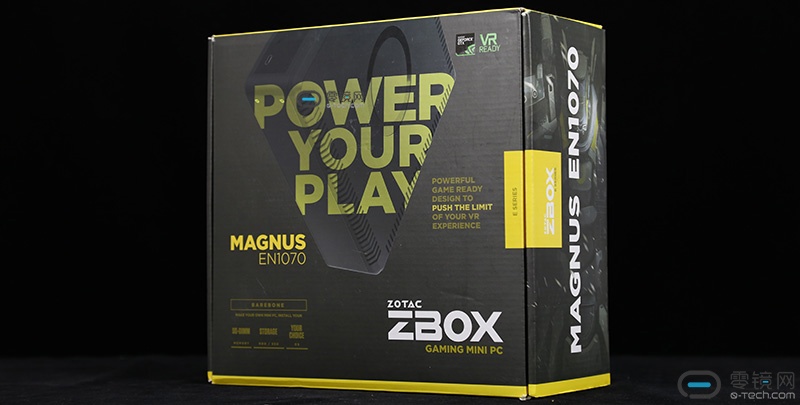

    包装相当简练,明确标示出”VR Ready”!

    上一代EN970已经用i5 5500U+GTX 960的配置征服过不少玩家,现在处理器和显卡双双升级后的EN1070显然更加强大,以至于厂商自信地在包装盒上打上了VR Ready的LOGO。

    众所周知,VR应用对硬件的性能要求是非常高的。尤其是更加强调视觉效果的PC端VR应用,对图形计算能力的要求异常严苛。EN1070究竟有多强,是否真的能满足VR应用需求呢?让我们这就拉出来遛遛……

    开箱图赏:

    2

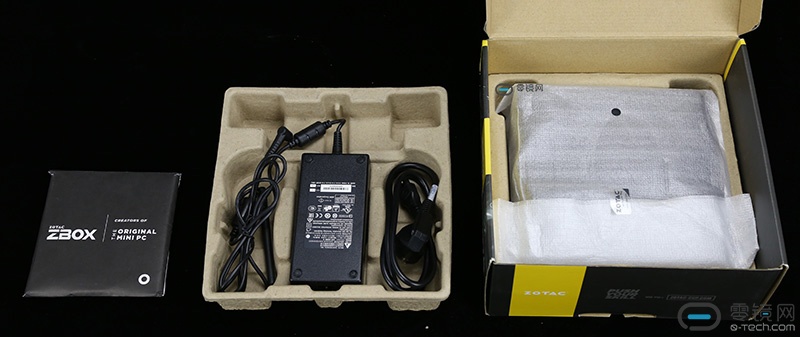

    内包装双层设计,底部是主机,上层放置外置电源适配器、天线、说明书、驱动盘等。

    3

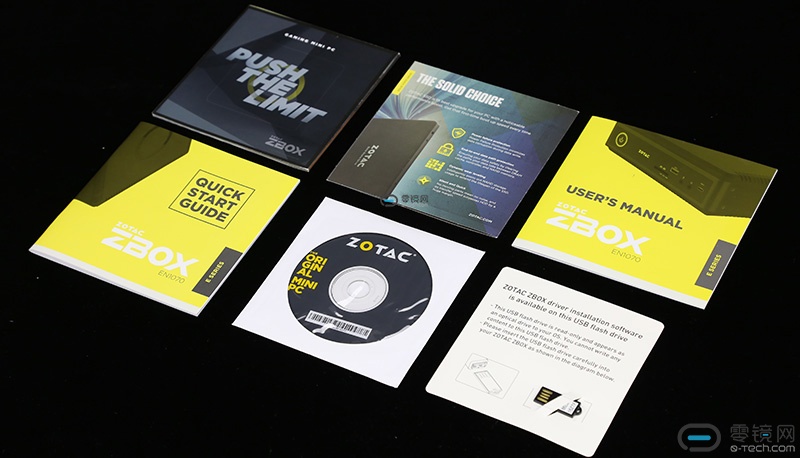

    说明书光盘内容大多千篇一律,但在驱动光盘之外提供了一个驱动U盘,实用性和易用性值得称赞。

    4

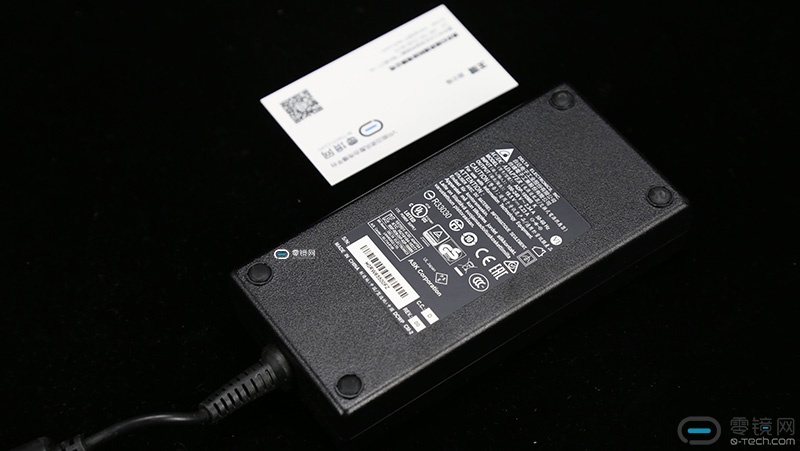

    外置电源适配器来自台达,可靠性毋庸置疑,不过总功率仅180W,让我们有点担心它能否同时喂饱高性能的GPU和CPU。

    5

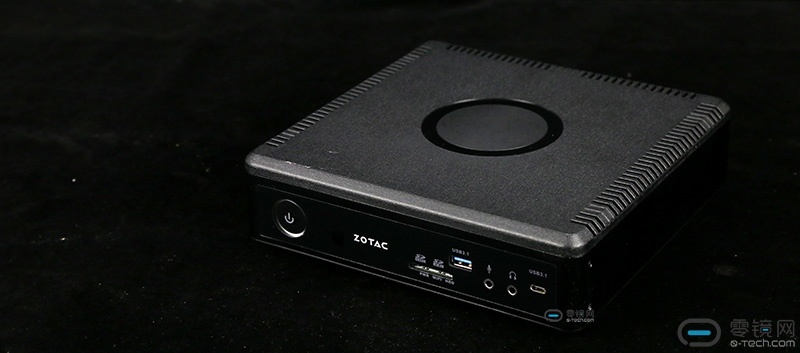

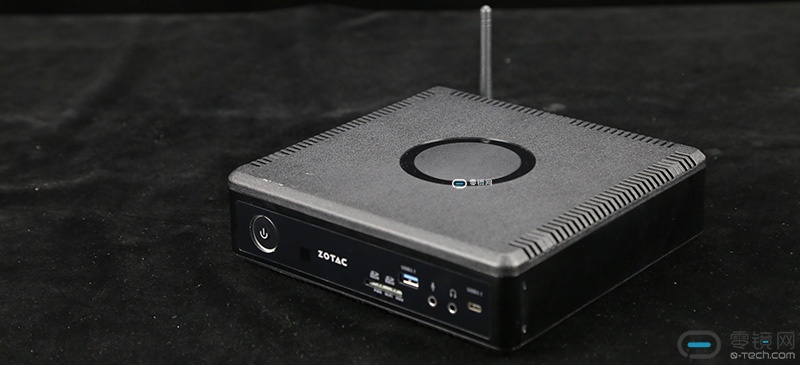

    主机在外观设计上秉承了家族风格,全黑+磨砂质感,前面板依旧使用了和上代一样的大圆圈开关设计、多功能读卡器和耳麦接口。不同的是,将两个USB 3.0接口与时俱进地升级为了USB 3.1加Type C的配置。

    6

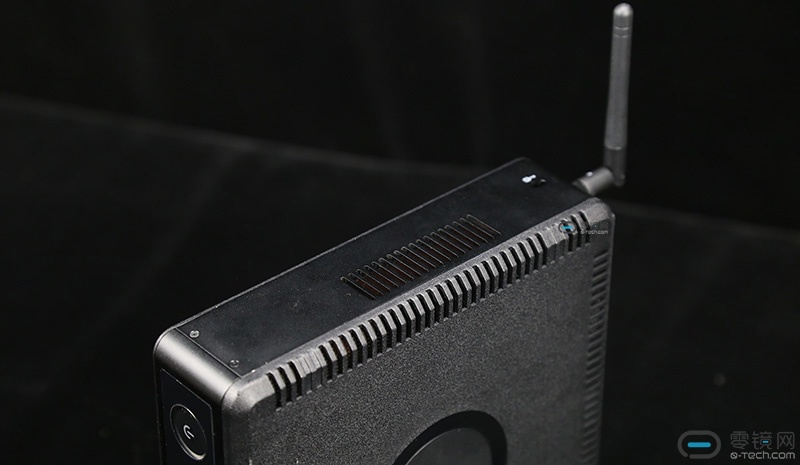

    左侧面有个面积不小的散热孔和一个安全锁预留孔,这个散热孔其实是EN1070一体式散热设计的关键出风口之一,竖立放置主机时,一定要将其朝上。之后会拆解为大家详解。

    7

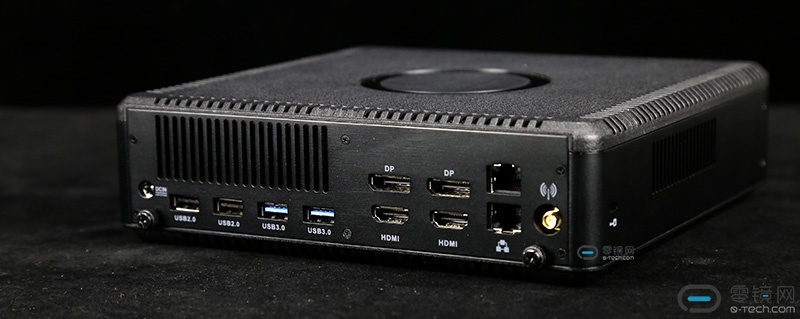

    尾部I/O布置和上一代基本一致,唯一不同的是将HDMI×4的显示输出改为了HDMI×2+DP×2的配置。网络接口依旧是双千兆加无线的设计。

    硬件规格更靠近顶级台机

    即使以桌面级独显平台著称的Zbox E系列主机,在此之前,也因功耗、散热、成本等多方面因素,而将独显定在了中端“甜点”级别的水平。而处理器则是2核心4线程的低频率版本i5。台机用户爱戏称其为伪i5,因为其实际性能别说对比不过高频率、4核心i5桌面产品,就连2核心4线程的桌面i3处理器也能依靠频率优势压倒它。

    8
    9

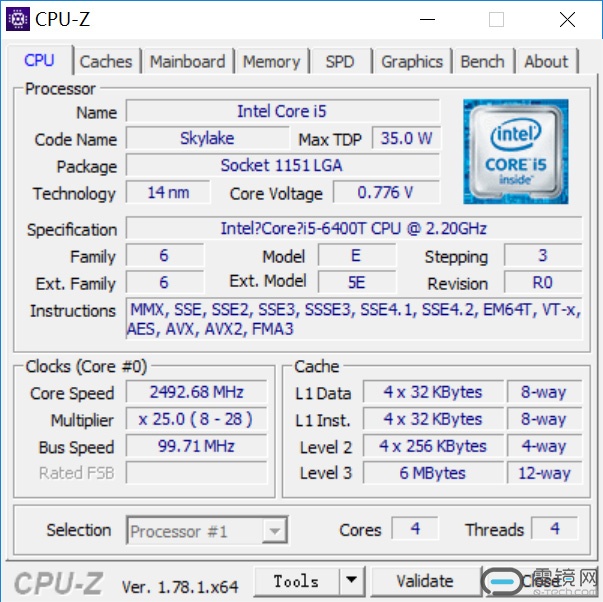

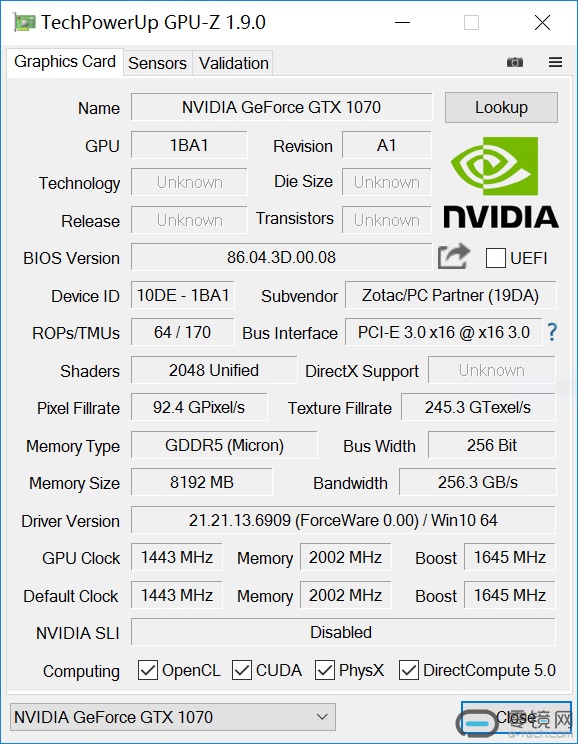

    而这一代EN1070,索泰选择了拥有完整4核心的酷睿i5 6400T,以及定位高端的GTX 1070显卡。而且作为特意定制的MXM模块显卡,用在EN1070上的GTX 1070的核心CUDA单元达到2048个,比桌面零售版的1920个高出了128个!性能应该更靠近GTX 1080,实际表现如何?让我们通过对比测试来一窥究竟。

    性能实测:

    需要注意的是,几乎所有Zbox默认售卖的型号都是准系统,也就是需要自己后期添加内存、硬盘才能正常使用。而我们的评测样机,装上了8GB×2的威刚XPG内存以及240GB的索泰A5P SSD。

    废话不多说,直接上测试结果图:

    10

    我们重点测试的是大家最关注的CPU和GPU性能。首先是3DMark图形基准测试软件,在Fire Strike Extreme测试中EN1070得分5880,显卡单项更是高达6888,比上代EN970所获3350的两倍还高。

    这个性能水平针对PC端来说,已经可以在常见的1080p显示器上通吃所有游戏了,4K以上分辨率可能会遇到需要降低画质来满足需求的情况。

    11

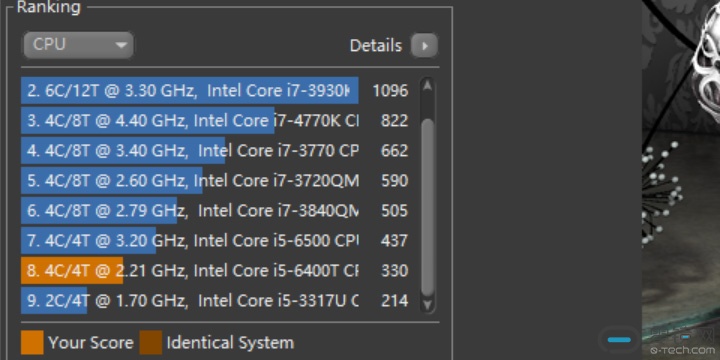

    接下来是专为CPU准备的CINEBENCH R15,低频率让i5 6400T的表现并不好,相比常见的同架构桌面版i5 6500处理器,它的性能评分差了25%以上。

    12

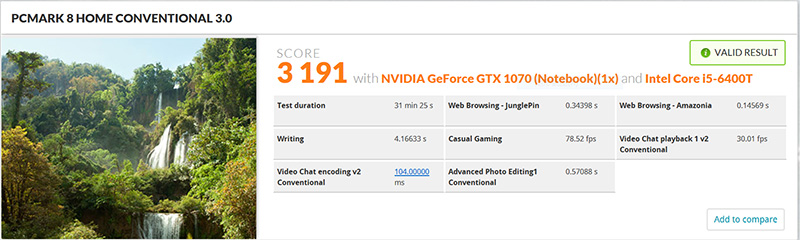

    最后是PCMark 8,PCMark检测的是平台综合计算性能,在这个项目中,EN1070的整体评分并不高,3191的分数还达不到软件划分的游戏主机的性能档次(3785)。这让我们比较诧异,查看软件的推荐配置,发现游戏主机的显卡档次要求GTX 980以上足矣。EN1070的GTX 1070是强过GTX 980,显然是系统觉得i5 6400T仅2.2GHz的默认低主频成为了瓶颈。那么实际在VR应用中如何呢?CPU真的是应用瓶颈吗?

    VR Ready的自信!

    性能够不够用,其实还得实际应用说了算。当前大多数上市的PC端VR应用,在开发时图形计算的硬件水平普遍停留在GTX 970及其以上这个较早的“业内标准”上。

    13
    《the lab》几乎所有Vive VR用户必玩的入门引导作品

    相比于GTX 970,GTX 1070已经是NVIDIA更换核心架构,加更新核心工艺之后的新产品。在基础的图形计算性能对比上,已经有了极大的性能变化。再加上GTX 1070的核心隶属于帕斯卡架构,针对VR图形计算时,效率比普通土星计算更高。

    14

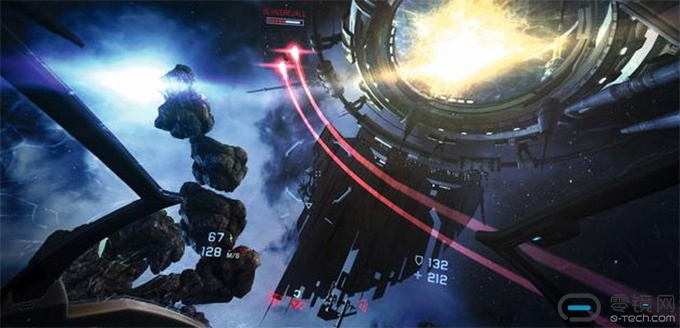

    《EVE:Valkyrie》虚幻4引擎打造的高画质游戏

    所以,包括我们选择的两款VR游戏,和基准测试VRMark Orange Room,在图形计算性能上都没有难倒EN1070。VRMark给出的评价是“非常好”;两款游戏也全程都保持在90fps的满帧状态,流畅度无话可说。

    15

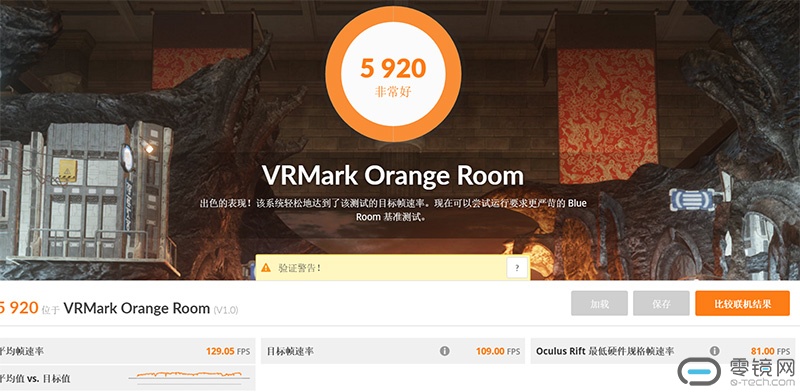

    VRMark Orange Room测试结果,平均帧超120fps,提示我们可以尝试要求更高的Blue Room测试。

    不过,根据软件提示“出色的表现,该系统轻松地达到了该测试的目标帧速率。现在可以尝试运行要求更严苛的Blue Room基准测试”后。我们兴高采烈地撞了一次南墙……

    16

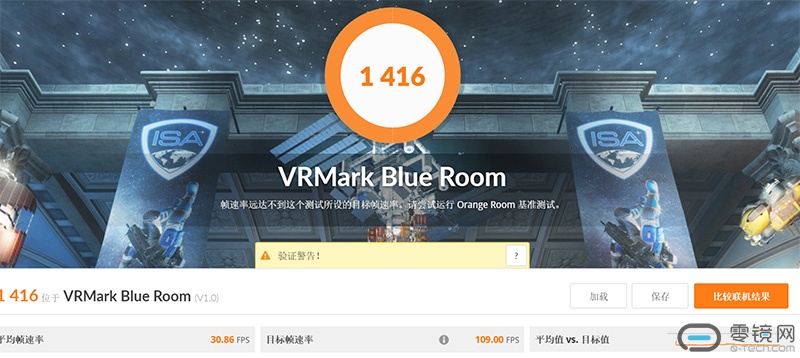

    VRMark Blue Room测试结果,远远不达标。

    相比Orange Room ,Blue Room提高了分辨率、贴图质量、纹理质量等要求,对图形处理性能进一步提高,甚至到了苛刻的程度。至少GTX 1070这样水平的显卡只能获得平均30fps左右的帧率,而目标帧率则是109fps,差距之大简直不忍直视。

    此时,软件竟然提示“帧速率远达不到这个测试所设的目标,请尝试运行Orange Room基准测试”,are you kid me?

    性能测试小结:

    就当前的VR应用来说,EN1070的计算性能无疑是够用的,处理器并不是瓶颈,无愧于醒目的“VR Ready”标签。但是零镜网觉得,VR作为一个新兴产业,无论是行业需求还是软件设计水平、应用方式都存在极大变数和快速发展的可能性。这意味着未来VR应用对硬件性能的要求,很可能在短时间内超过大家预期的高度。这也许就是VRMark将Orange和Blue Room两档之间差异设计得如此巨大的原因之一。

    不考虑太多未来需求,那它一定能带你玩爽当下。这不仅仅是因为它足够强劲的计算性能,还因为足够出色的使用体验,比如温度和噪音的出色控制……

    散热性能测试:

    对任何计算芯片来说,高性能都意味着高发热,强大的散热系统往往难以设计得足够小巧,这也是以往mini PC难以塞入高性能计算核心的关键。

    索泰的EN系列主机一方面启用了性能不俗、发热量相对更低的低电压或移动版系列处理器;另一方面,拥有家传的一体式双涡轮外排气散热系统。

    在面对上代EN970内置i5 5500U+GTX 960大约135W(15W+120W)的TDP热设计功耗时,这套系统的表现还是可圈可点的,高压力负载也没有让温度突破80℃警戒线。

    与之相比,EN1070使用的硬件在性能上显然更强,随之而来的自然是TDP的提高。GTX 1070显卡的TDP标准值约150W,i5-6400T大约35W,总计约185W,比i5 5500U+GTX 960高出50W,按比例来说大约高出37%。

    17

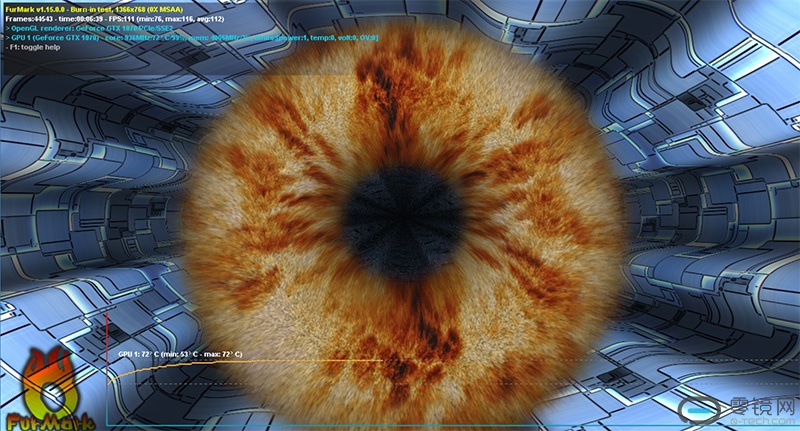

    显卡FurMark满载压力测试图

    然而实际测试这块内置的GTX 1070显卡满负载下,温度最高也就72℃,这甚至比上代EN970中,TDP还低30W的GTX 960的表现还好,GTX 960满载也有78℃左右了。当然,能在如此有限的空间内,将中高端独显的温度控制到80℃以内,已实属不易。这相比起来,散热系统设计空间宽裕的桌面中高端显卡,高负载时核心温度却经常超过80℃。

    更重要的是,即使是系统高负载,EN1070的散热系统也显得从容不迫,整个测试过程都非常安静,并没有出现高端显卡上常见的风扇全速旋转、暴力散热、噪音明显的尴尬。

    18

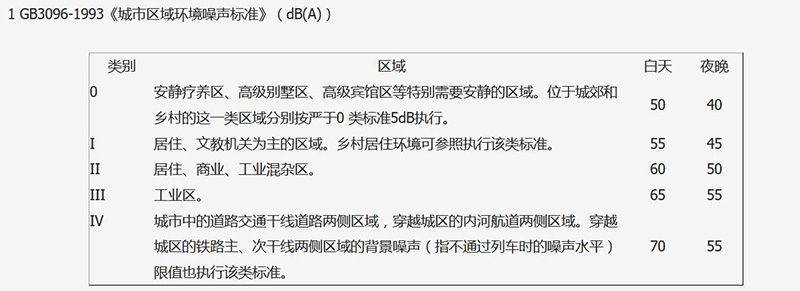

    我们特意在夜晚安静的时候测试了机器满载时的噪音水平仅仅43dB。这是什么概念呢?根据我国GB3096《城市区域环境噪音标准》,这堪比安静疗养区、高级别墅、高级宾馆的要求。哪怕是夜晚,你也不会被噪音打扰。

    你问我实际体验?好吧,当我们带上头显,塞入耳机后……早就忘了噪音这一茬,我已经在另一个世界……

    如此散热功底究竟是怎样炼成的?拆开给你看!

    EN1070能有如此散热水平,我觉得跟3个因素关系最大:

    1. 是使用了低主频、低TDP的i5 6400T处理器;
    2. 是定制的MXM模块显卡,为了降低发热,降低了核心运行频率。将公版GTX 1070显卡1506MHz的基础频率,下调到1443MHz,Boost频率也从1683MHz降低到1645MHz。当然,为了不因降频而降低显卡性能,索泰定制的GTX 1070显卡的特意在计算单元上做了弥补,比公版GTX 1070多出128个CUDA核心。
    3. 则是散热系统的合理设计和下本的用料,而这更是兼顾温度和噪音的关键……



    19

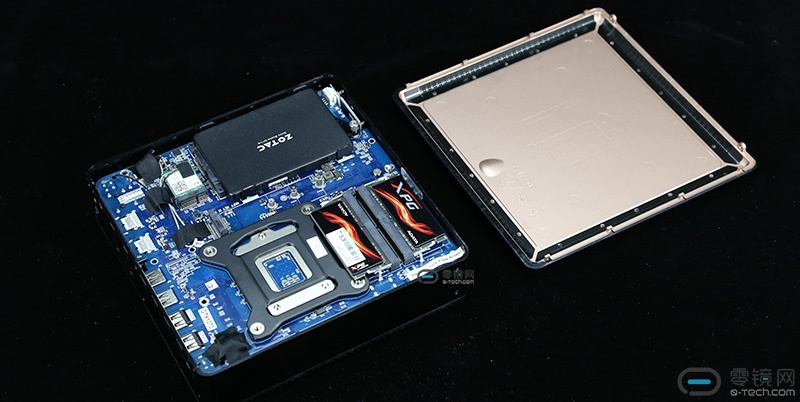

    拆开外壳,其实我们第一个关注的还并非散热器,而是背板上的镀膜设计,以及密集的金属网孔覆盖。这是防止EMI、又兼顾内部散热的关键,但却经常不受用户重视。EN1070则充分展现了索泰的丰富设计经验和精品态度。

    20

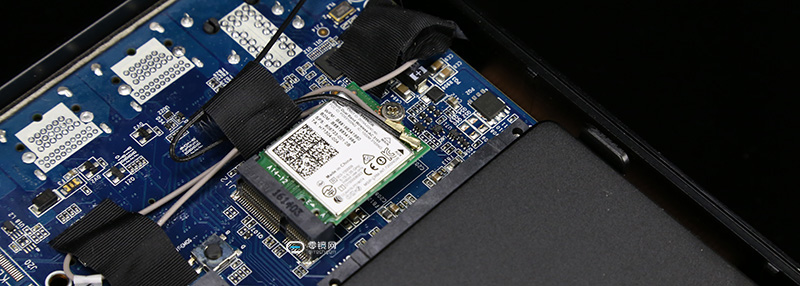

    自带的网卡性能并不强,最高理论性能是在5G波段下433MHz的单MIMO无线连接。好处是兼顾2.4G频段、5G频段以及整合了蓝牙。

    21

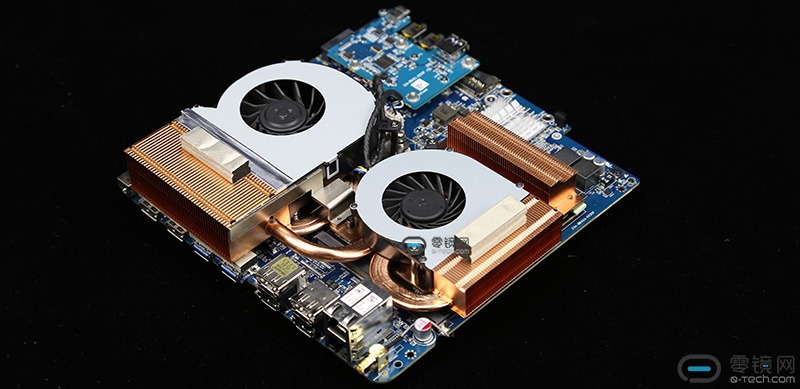

    将整个PCB翻过来,正式看到散热系统设计,双温控风扇加3热管的组合。

    22

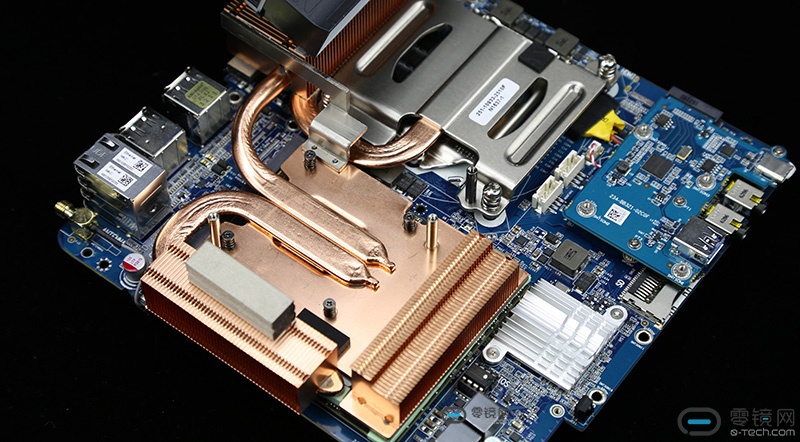

    热管全是8mm管径高导热效率型号,配合纯铜的散热鳍片、吸热底座,用料相当足。

    23

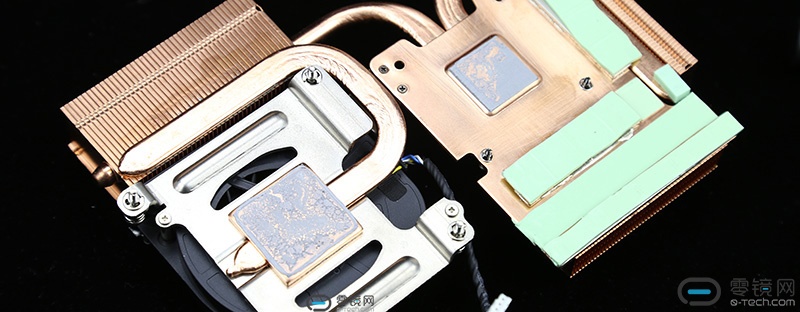

    和芯片接触的吸热面,还使用了真空均热腔吸热底座,吸热效率比热管直触都还要优秀,属于高性能+高成本型,双高解决方案。

    26

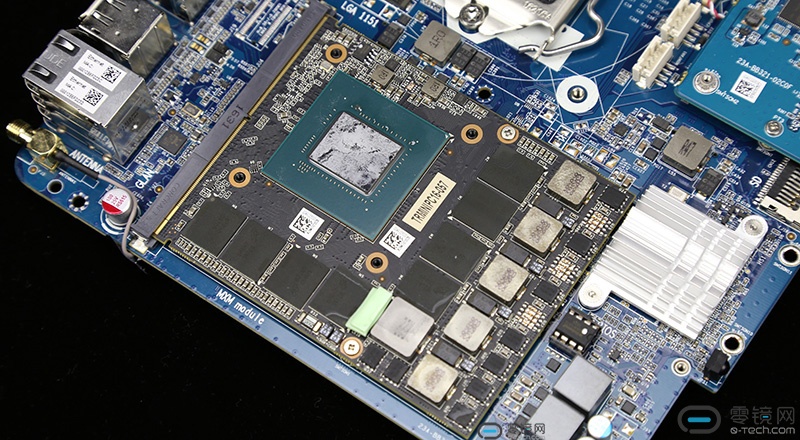

    定制的GTX 1070 MXM模块拥有完整的16颗8GB闪存,频率也和桌面版一致,等效8000MHz。

    24

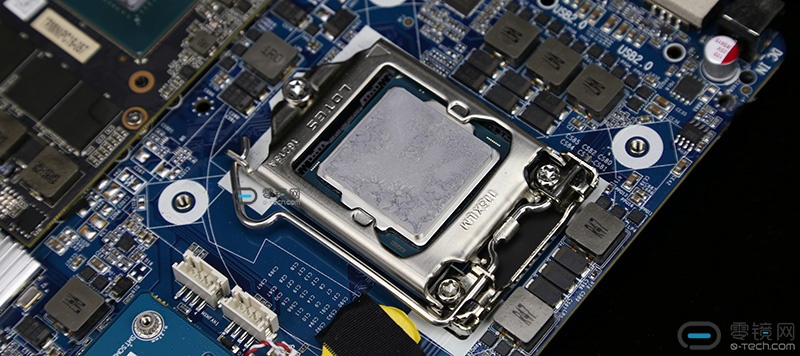

    除了散热系统,拆解过程中还让我们发现了一个EN1070与上代产品设计最不同的细节——CPU安装方式。EN970的处理器是BGA封装,直接焊接在主PCB上,用户没有DIY空间。而EN1070的CPU使用的是LGA 1151插座,这意味着对i5 6400T不满意的用户,完全能够根据自己需求,换一颗性能更为强劲的处理器,比如i7 6700……

    当然,自己DIY升级处理器会有TDP升高的问题,这个系统能否压住呢?比如i7 6700相比i5 6400T,TDP从35W提高到了65W,这多出来的30W散热系统能Hold住吗?

    感兴趣的用户不妨关注我们接下来的EN1070详尽视频评测,视频会将更换过程、更换后的性能提升幅度、更换后的温度影响等相关信息一网打尽……

    零镜观点

    从自己家产品升级换代的角度来讲,索泰EN1070毫无疑问成功地完成了任务,硬件规格方面不仅是换代,而是提升了整个硬件档次。不过, EN1070的价格也水涨船高,从EN970的5999元上涨到了8999元。

    当然,对玩家来说,这不再只是一台mini游戏主机,而是一台可以满足你各种VR尝鲜欲望的mini VR游戏主机,所以这价格究竟划不划算还真得根据应用需求来说,因人而异。

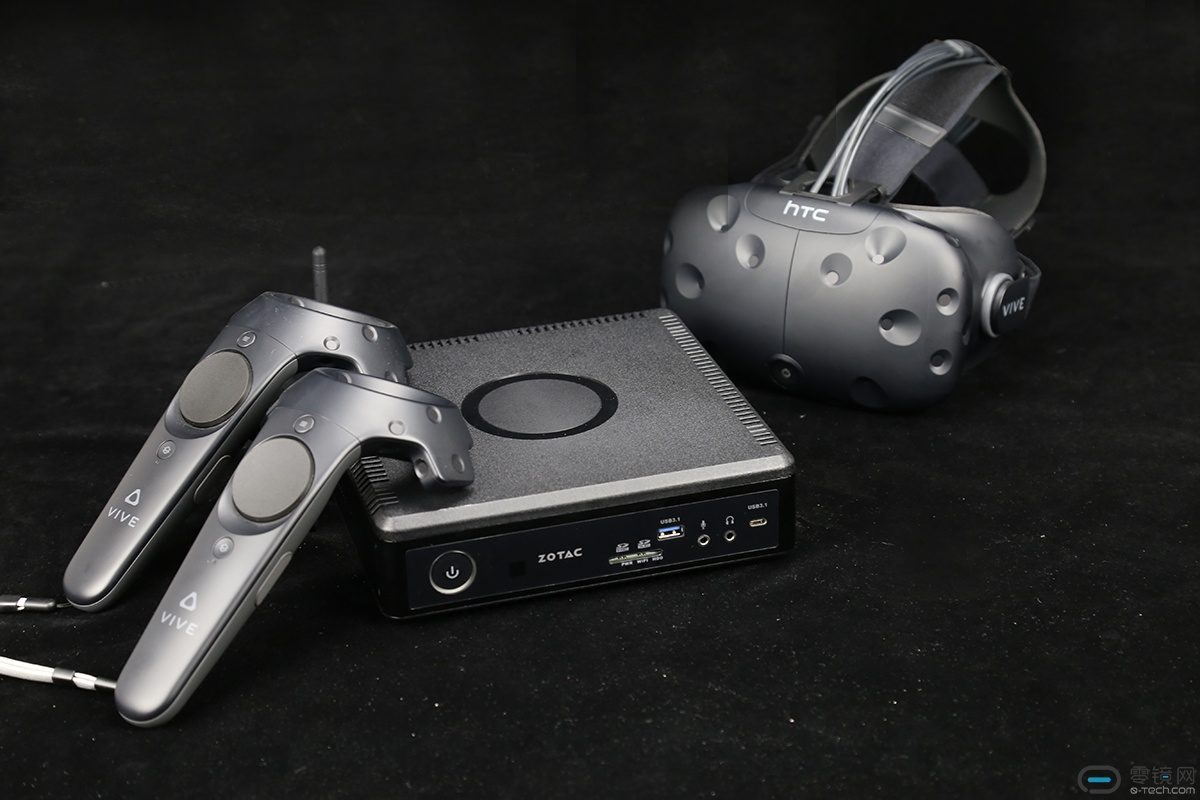

    25

    从行业的角度来说,这样的产品进一步丰富了VR硬件形态,扩大了用户的选择面,能够给Geeker用户提供更个性化的选择方案,未来甚至有可能成为稳定可靠的打包方案供给B端用户。

    但如我们前文提到的,当前VR行业处于快速发展、变化的初期,“计划没有变化快”更易出现。所以硬件,尤其是显卡升级的不便利性依旧是集成类系统产品的最大硬伤,要是以后能提供为用户升级MXM显卡模块的服务,我想EN系列或许会成为mini性能控Geeker心中的一大神器。

    【本文由零镜网(微信号:ZeroneVR)原创,转载请注明出处!零镜网由多名从业超过10年的资深IT媒体人创立,为VR/AR从业者提供全产业链资源对接,分享前沿技术和应用方案,打造专业硬件评测及VR电竞赛事。】
