【零镜评测】轻松跑到5GHz,不超频真的对不起ROG STRIX Z390-H电竞主板!

    对于想要完美驾驭英特尔九代酷睿处理器i9-9900K来说,一块好的主板当然十分重要。为了尽可能地发挥这块睿频频率可以高达5.0GHz的处理器,我们选用了ROG STRIX(猛禽)系列的Z390-H电竞主板,再配备华硕的RTX 2070显卡,共同组成了我们的测试平台。

    我们将从ROG STRIX Z390-H电竞主板的设计,BIOS界面及超频设置等方面入手。在实测中,我们发现即便是电脑小白,也可以通过这块主板轻松实现超频。闲话不多说,首先,我们上一张官方讲解图。

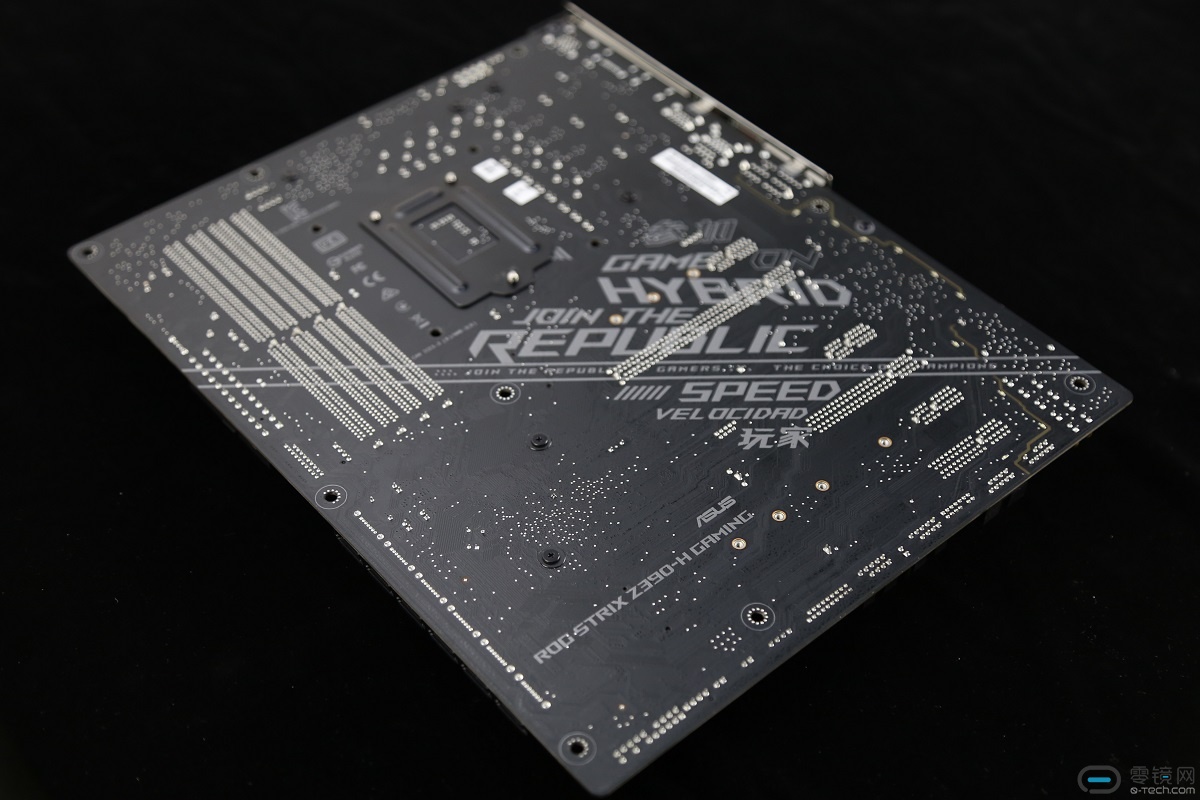

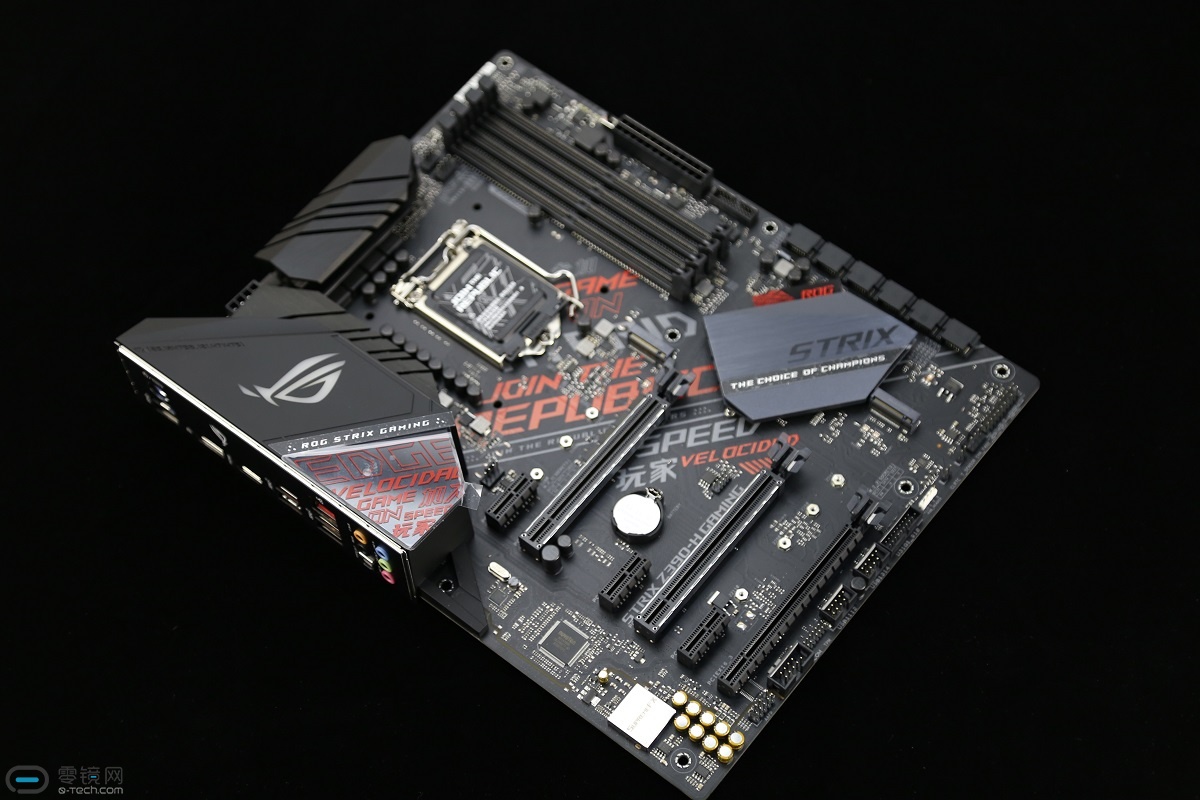

    为了方便阅读,我们在接下来将ROG STRIX Z390-H Gaming主板简写为Z390-H。Z390-H采用的是ATX板型,主板主体黑红相间,营造出了一种电竞氛围。而相应的电竞Logo并不单单覆盖在PCB板及I/O挡板上,以及CPU针脚保护盖上,就连背板部分也印制了Logo。

    配件方面,官方提供了2*二合一的SATA 6Gb/s数据线,以及80cm长的RGB灯条延长线。1个风扇托架,1个SLI HB桥接器,M.2螺丝包、ROG Strix系列贴纸,以及为了便于固定而提供的束线带包。可以说,基本能够满足用户的需求。

    1、用料讲究的主板是什么样的

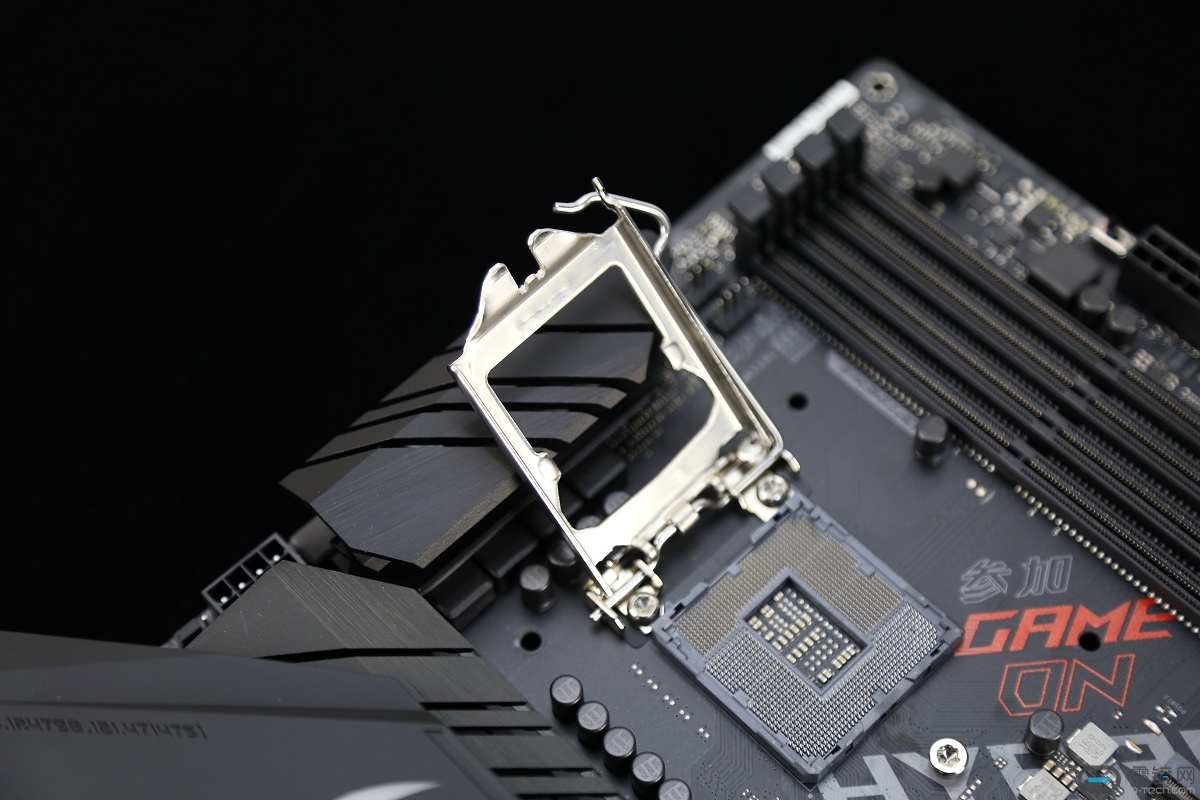

    ROG Strix已经名声在外。这些名声得益于其积攒的口碑与实力。我们接下来详解该主板。在CPU接口方面,Z390-H主板采用的是LGA1151插槽,支持9代酷睿处理器,也向下兼容8代酷睿。

    可以看到在CPU附近的供电模组上覆盖了厚厚一层装甲。拆下装甲,可以看见采用10相供电。

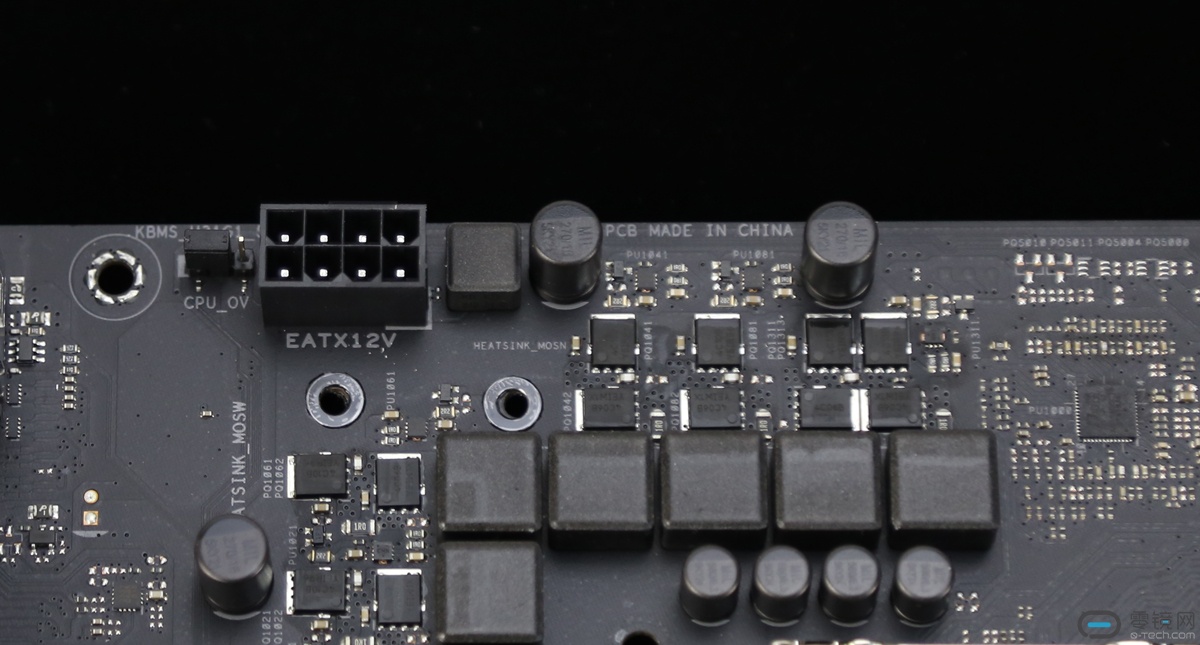

    外接供电方面采用单8Pin供电。

    如果留意的话,会发现在外接供电接口左侧有一个跳线选择区域。这部分跳线帽可以揭开使用。当跳线帽罩住1、2针脚时,默认为处理器电压;超频时,可以将跳线帽罩住2、3针脚以获得更高的处理器电压。

    在内存槽方面,华硕再次采用了单边开合设计,四条内存插槽共可支持最高64GB DDR4 4133+MHz,支持双通道内存架构,以及英特尔的XMP技术。

    在靠近内存槽的位置,主板供电为24Pin供电。留意主板附近可拨动的开关,它是华硕的MemOK!开关。主要用于内存超频导致无法开机的情形下的内存自动调整。在MemOK!开关左侧,是华硕Z390-H的的内置LED指示灯,用户可以根据亮起灯光的不同找到问题所在。对用户来说,可以说是相当友好。

    再来说说南桥芯片区域。在南桥芯片表面,覆盖了一层厚厚的装甲,有效地保护了南桥芯片,并通过装甲为其散热。在装甲下还印有ROG图标布料。图中南桥芯片下侧,是6个Sata3.0接口,带宽为6Gbps。

    这款主板配备了两个M.2接口。一个位于南桥芯片北侧,一个位于南桥芯片南侧。下图中左侧(北侧)的M.2(SOCKET3)接口支持PCIe3.0*4以及最高规格为2280的PCIe或者SATA存储设备。右侧(南侧)的M.2接口支持PCIe3.0*4,以及最高规格为22110类型的PCIe设备,并不支持SATA模式。

    在拓展插槽方面,共有PCIe扩展卡插槽6个,其中x16和x1的插槽各3个。x16插槽中两处由处理器提供的通道插槽最高支持x16通道,次等的支持x8通道。靠近主板底部的由Z390芯片组提供的x16插槽虽然看起来是x4通道,但实际上最高只支持x2模式。此外,出于插拔显卡的考虑,可以看到在x8和x16通道的插槽外都采用了金属加固。

    在内存插槽下方,以及PCIe插槽下方,均有着USB 3.1 Gen1模块。在拓展槽下方,还有着两个USB2.0扩展套件数据线插槽。既然是电竞主板,当然不能只是提供超豪华主板以及灯光效果,音质显然也是其中的一部分。在主板左侧下方划分出专用区域SupremeFX,最大程度的降低电磁干扰,保证玩家获得更好的音效体验。

    一体化的I/O区域,从上到下,从左往右,依次是PS/2键盘鼠标两用接口,2个USB3.1Gen1接口、DP接口、HDMI接口、4个USB3.1Gen2 Type-A接口、以太网接口、音视频输入输出接口、光纤输出接口。网卡采用的是Intel的i219v,支持华硕的ROG GameFirst游戏低延迟技术,游戏体验会有所提升。

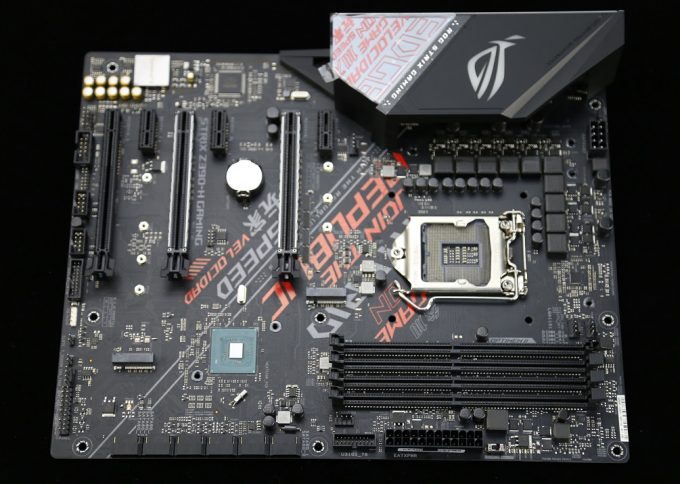

    最后,再上一下拆掉机甲后的主板图。

    2、不超频对不起主板BIOS

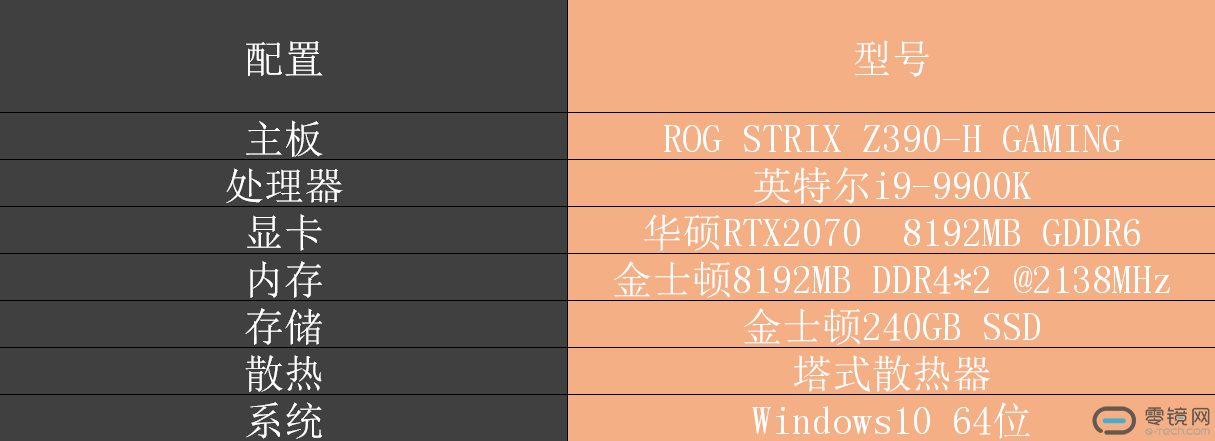

    主板的好坏除了硬件的堆料外,显然还要考虑BIOS界面是否操作简单易用并功能强大。为了更大效力发挥这块主板的效力,我们采用了第九代酷睿处理器i9-9900K来进行测试。在测试中我们采用RTX 2070显卡。具体搭建平台如下。


    对于i9-9900K的用户来说,想要做的显然是最大程度地发挥该处理器的能力。而要发挥其能力,则要突破其默认频率,至少实现超频至睿频频率5GHz。事实上,在Z390-H电竞主板上,即便是小白玩家,也能够很快上手实现超频。

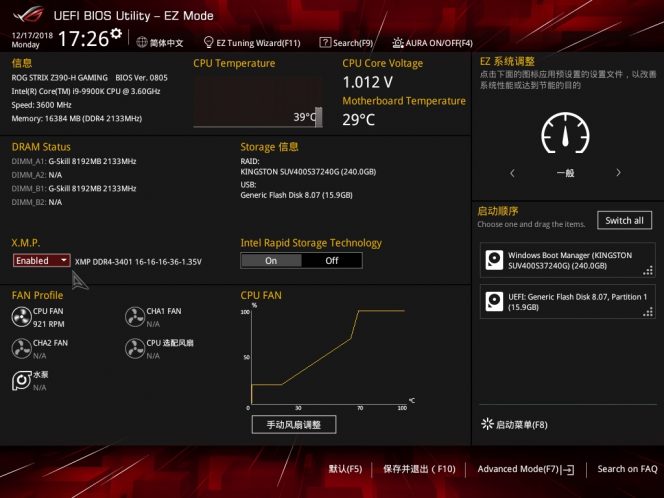

    在BIOS设置里,首页的X.M.P选项其实就是英特尔早期推出的内存认证标准,可以将其视为开启内存一键超频功能。只需将Disable调整为Enable即可。

    开启X.M.P模式,用CPU-Z查看,处理器的频率在4.7GHz~5GHz左右波动。在本文中,我们暂且将开启X.M.P模式后的相关测试数据作为参考。

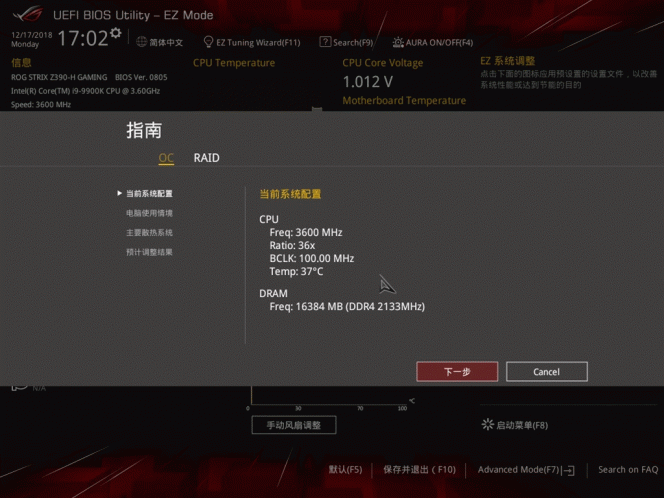

    事实上,Z390-H主板可以通过EZ tuning Wizard的OC选项进行设置。按照以下操作步骤,跟随向导设置即可。这项设置基本上实现默认模式基础上频率的提高。提示中显示可以实现处理器性能45%的提升,内存性能28%的提升。

    CPU-Z随后检测出数据能够达到5.3GHz的水平,但是运行CPU拷机软件Prime95会自动死机蓝屏。很明显塔式散热Hold不住超频到5.3GHz带来的巨大的发热量。但是如果用户有更好地散热装置,这倒是个不错的捷径。

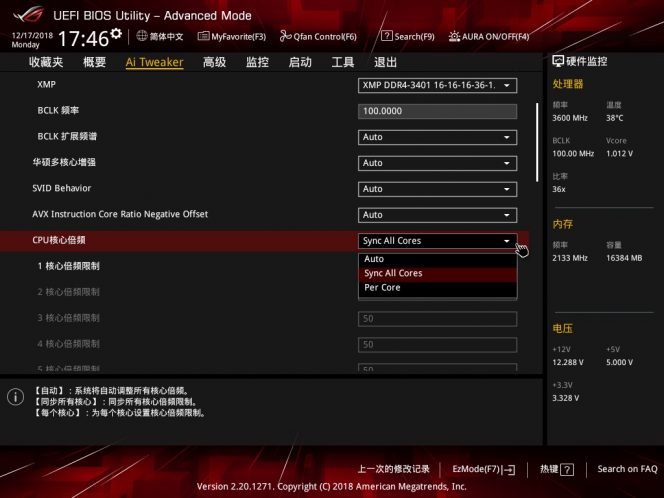

    由于主频=外频*倍频,事实上任意提高两者中的一个就能实现主频频率的提高。我们尝试在Advanced Mode(高级模式)的Ai Tweaker中通过调整倍频的方式实现超频。同样开启XMP模式,再将所有核心倍频调整为50。(用户在尝试时,由于i9-9900K未锁频,完全可以将倍频设置为50以上,自行调整合适即可。我们在此处仅作演示,超频至睿频频率即可。)

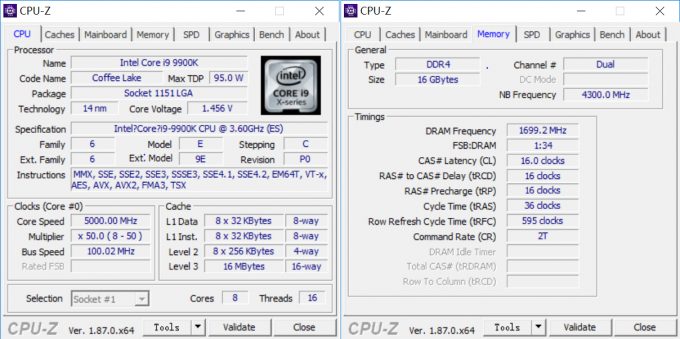

    CPU-Z随后检测出的数据稳定在5GHz,并不像此前我们作为对比对象的仅开启X.M.P模式一样在4.7GHz-5GHz波动。

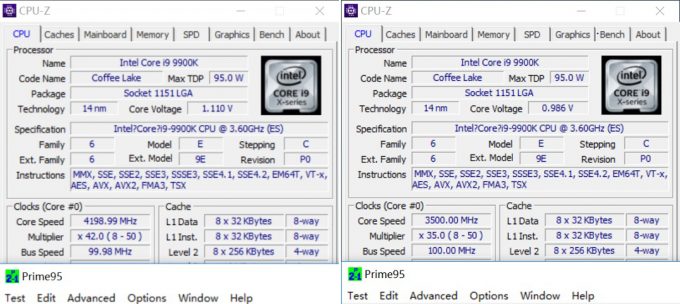

    当然,在我们运行CPU拷机软件时,两者还是出现了波动。通过手动调整倍频至5GHz这方,波动至4.2GHz~4.3GHz;而后者波动更多,降至3.5GHz~3.6GHz。显然,两者差异已经十分明显。但是关闭拷机软件,两者的表现又如何呢?

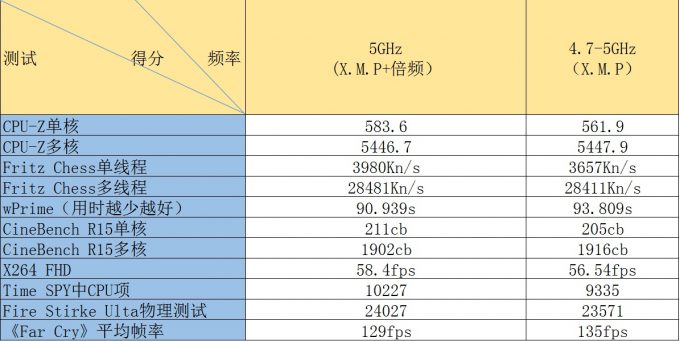

    我们测试了常用于CPU测试的相关软件。简洁起见,直接将测试结果放在下面。

    从数据可以看到,倍频超频稳定至5GHz,在单核/单线程成绩上略微优胜于对方。在多核成绩上难分伯仲。对于一般玩家来说,开启X.M.P模式后畅玩即可。但对于超频玩家来说,既然超频如此简单(只要有能够Hold住的散热器),那么开启超频何乐而不为呢?
